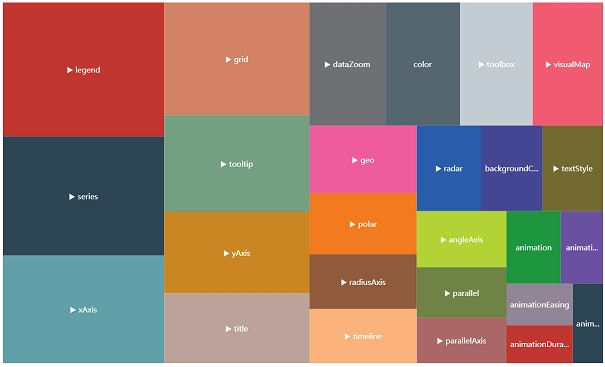

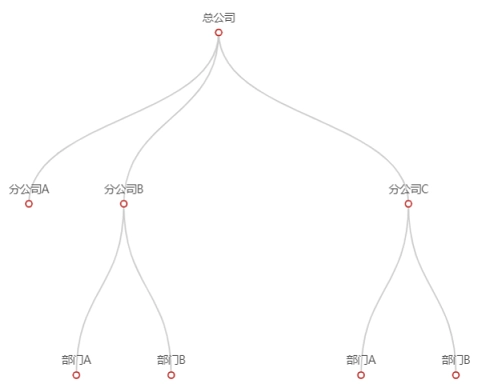

在 Pyecharts 中，树图是一类图表，它主要包括 2 种：① 树图；② 矩形树图，如下图所示。在实际开发中，大多数情况下我们只会用到树图这一种，所以这一节重点介绍一下树图是如何使用的。
Pyecharts 树图语法
在 Pyecharts 中，我们可以使用 Tree 这个模块来绘制一个树图。树图适用于展示树型的结构，比如公司结构、项目结构等。
语法：
tree = Tree()
tree.add(series_name, data)
说明：
对于树图来说，它也是使用 add() 方法。参数 series_name 用于定义系列名，参数 data_pair 用于定义数据部分。
示例 1：Pyecharts 绘制树图
from pyecharts.charts import Tree
# 数据
data = [{
'name': 'A',
'children': [
{'name': 'B'},
{
'name': 'C',
'children': [
{'name': 'E'},
{'name': 'F'}
]
},
{
'name': 'D',
'children': [
{'name': 'G'},
{'name': 'H'}
]
}
]
}]
# 绘图
tree = Tree()
tree.add(series_name='', data=data)
# 渲染
tree.render()

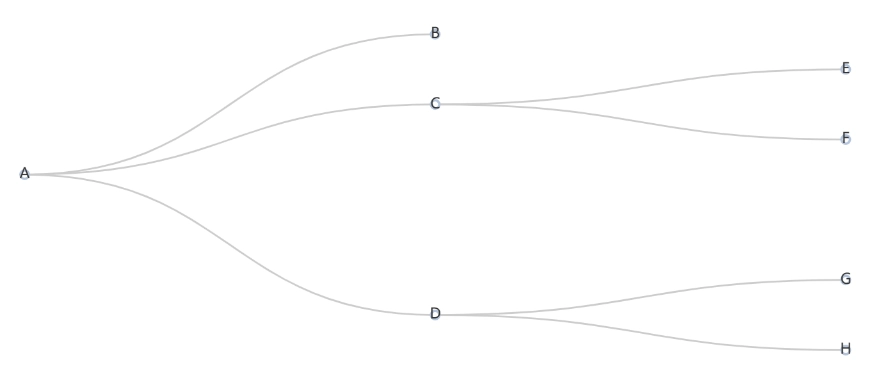

运行生成的 render.html，浏览器效果如下图所示。
分析：
树图的绘制非常简单，不过我们需要注意一下 data 的格式。树图的每一个节点由 2 部分组成：name 和 children。name 用于定义当前节点的名字，如果该节点有子节点，就需要使用 children 来定义。如果该节点没有子节点，就不需要使用 children。
对于树图来说，我们点击某一个节点，如果该节点有子子节点，那么就会把子节点隐藏起来。比如当我们点击节点 D 之后，此时效果如下图所示。隐藏之后，再次点击该节点，就会显示完整的节点出来了。
Pyecharts 树图样式
在 Pyecharts 中，对于树图的自定义样式，主要包括 2 个方面：① 改变方向；② 标签设置。
1. 改变方向
在 Pyecharts 中，我们可以使用 add() 方法的 orient 参数来定义树图的方向。其中，orient 参数常用取值如下表所示。
| 取值 | 说明 |
|---|---|
| LR（默认值） | 从左到右，即 “Left to Right” |
| RL | 从右到左，即 “Right to Left” |
| BT | 从下到上，即 “Bottom to Top” |
| TB | 从上到下，即 “Top to Bottom” |
示例 2：从上到下
from pyecharts.charts import Tree
# 数据
data = [{
'name': '总公司',
'children': [
{'name': '分公司A'},
{
'name': '分公司B',
'children': [
{'name': '部门A'},
{'name': '部门B'}
]
},
{
'name': '分公司C',
'children': [
{'name': '部门A'},
{'name': '部门B'}
]
}
]
}]
# 绘图
tree = Tree()
tree.add(series_name='', data=data, orient='TB')
# 渲染
tree.render()

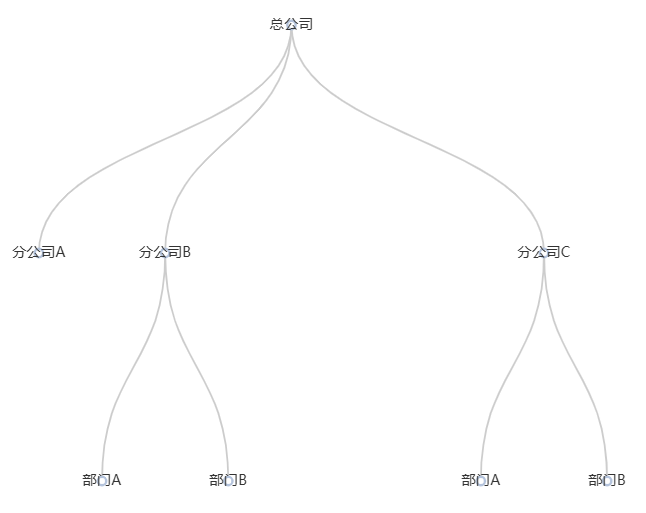

运行生成的 render.html，浏览器效果如下图所示。
分析：
orient='TB' 表示设置树图的方向为 “从上到下”，小伙伴们可以自行试一下其他值，然后看看效果是怎么样的。
2. 标签设置
在 Pyecharts 中，我们还可以使用 set_series_opts() 方法结合 label_opts 参数来定义标签的样式。
示例 3：设置标签
from pyecharts.charts import Tree
from pyecharts import options as opts
# 数据
data = [{
'name': '总公司',
'children': [
{'name': '分公司A'},
{
'name': '分公司B',
'children': [
{'name': '部门A'},
{'name': '部门B'}
]
},
{
'name': '分公司C',
'children': [
{'name': '部门A'},
{'name': '部门B'}
]
}
]
}]
# 绘图
tree = Tree()
tree.add(
series_name='',
data=data,
orient='TB',
label_opts=opts.LabelOpts(
position='top',
horizontal_align='right',
vertical_align='middle',
rotate=-90,
font_size=14,
color='red'
)
)
# 渲染
tree.render()

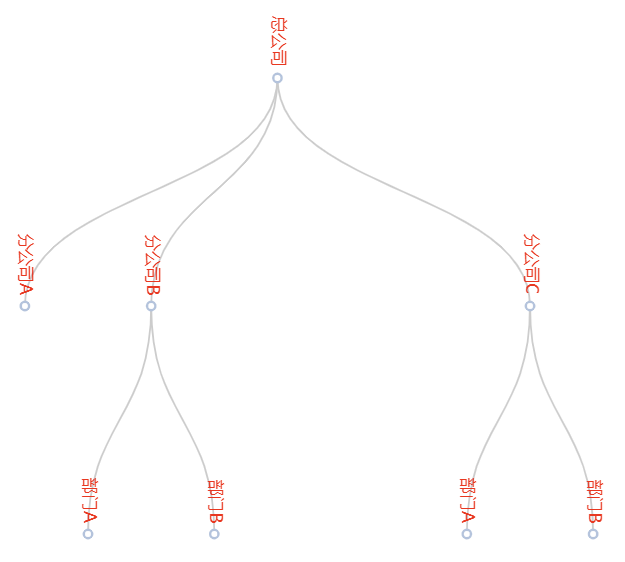

运行生成的 render.html，浏览器效果如下图所示。
分析：
当树图分支非常多时，我们还需要调整一下标签文本的位置、颜色等，此时可以使用之前介绍的 label_opts 参数来进行设置。
