Matplotlib 参考线

Matplotlib 参考线函数

在 Matplotlib 中，我们可以使用 axhline() 函数来添加一个水平方向的参考线，也可以使用 axvline() 函数来添加一个垂直方向的参考线。

其中，axhline 是 “axis horizontal line（水平参考线）” 的缩写，axvline 是 “axis vertical line（垂直参考线）” 的缩写。

语法：

plt.axhline(
    y=0.0,
    xmin=0.0,
    xmax=1.0,
    color='k',
    linestyle='-',
    linewidth=None,
    **kwargs
)
plt.axvline(
    x=0.0,
    ymin=0.0,
    ymax=1.0,
    color='k',
    linestyle='-',
    linewidth=None,
    **kwargs
)

说明：

对于 axhline() 函数来说，它接收以下参数（axvline() 类似）。

y（必选）：定义水平参考线的 y 坐标值。
xmin（可选）：水平参考线起始位置的 x 轴坐标，取值范围为 0 到 1，表示从 Axes 的左边界到右边界的比例，默认为 0。
xmax（可选）：水平参考线结束位置的 x 轴坐标，取值范围为 0 到 1，默认为 1。
color（可选）：定义线条颜色，默认为黑色（'k'）。
linestyle（可选）：定义线条风格，默认为实线（'-'）。
linewidth（可选）：定义线条宽度。
alpha（可选）：定义线条的透明度，取值范围为 0 到 1。

注意: axhline() 和 axvline() 函数默认在当前的 Axes 对象上绘制参考线。

Matplotlib 参考线示例

接下来，我们通过几个简单的例子来讲解一下 Matplotlib 是如何设置参考线样式的。

示例：Matplotlib 设置单个水平参考线

import matplotlib.pyplot as plt

# 设置
plt.rcParams['font.family'] = ['SimHei', 'PingFang SC']
plt.rcParams['axes.unicode_minus'] = False

# 绘图
x = range(1, 16)
y = [36.0, 36.1, 36.6, 36.2, 36.4, 36.5, 36.0, 36.2, 36.4, 36.8, 36.7, 36.1, 36.6, 36.5, 36.7]
plt.plot(x, y, marker='o', markerfacecolor='white')

# 定义标题
plt.title('15日体温变化')
plt.xlabel('日期')
plt.ylabel('体温')

# 水平参考线
plt.axhline(y=36.5, color='red', linestyle='dashed', linewidth=1)

# 显示
plt.show()

运行之后，效果如下图所示。

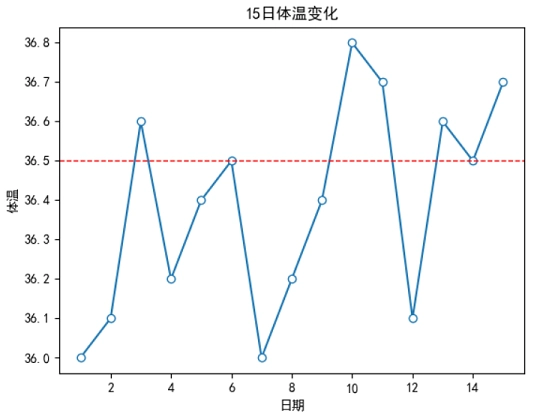

Matplotlib 设置单个水平参考线

分析：

plt.axhline(y=36.5, color='red', linestyle='dashed', linewidth=1) 表示在 y 轴的 36.5 刻度值处添加一条红色的虚线，线宽为 1。

如果想要同时添加多个水平参考线，只需要调用多次 axhline() 函数就可以了。比如执行下面 2 句代码，此时效果如下图所示。

plt.axhline(y=36.8, color='red', linestyle='dashed', linewidth=1)
plt.axhline(y=36.0, color='red', linestyle='dashed', linewidth=1)

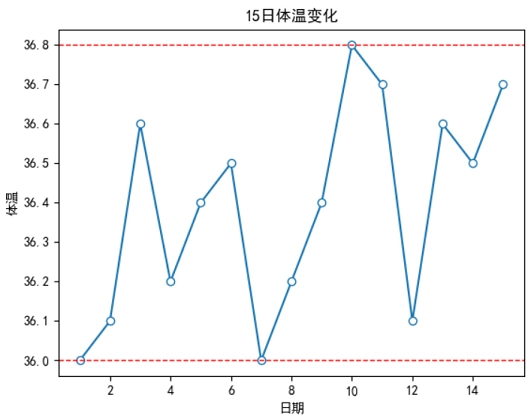

Matplotlib设置多个水平参考线

如果想要添加一个垂直方向的参考线，此时我们可以使用 axvline() 函数来实现。比如改为下面这一句代码，此时效果如下图所示。

plt.axvline(x=10, color='red', linestyle='dashed', linewidth=1)

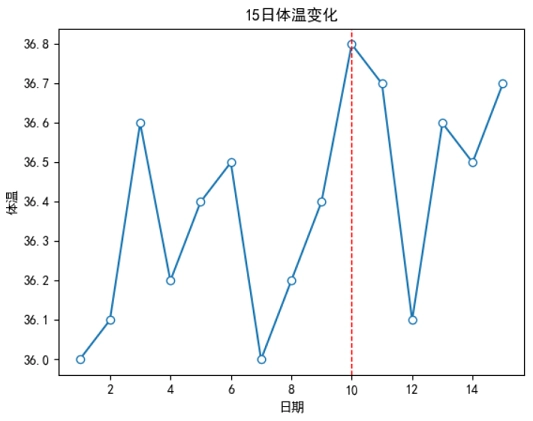

Matplotlib设置垂直参考线
