Matplotlib 参考区域

Matplotlib 参考区域函数

在 Matplotlib 中，我们可以使用 axhspan() 函数来添加一个水平方向的参考区域，也可以使用 axvspan() 函数来添加一个垂直方向的参考区域。

其中，axhspan 是 “axis horizontal span（水平参考区域）” 的缩写，axvspan 是 “axis vertical span（垂直参考区域）” 的缩写。

语法：

plt.axhspan(
    ymin,
    ymax,
    xmin=0,
    xmax=1,
    facecolor='0.8',
    alpha=0.5,
    edgecolor=None,
    linewidth=None,
    zorder=None,
    **kwargs
)
plt.axvspan(
    xmin,
    xmax,
    ymin=0,
    ymax=1,
    facecolor='0.8',
    alpha=0.5,
    edgecolor=None,
    linewidth=None,
    zorder=None,
    **kwargs
)

说明：

对于 axhspan() 函数来说，它接收以下参数（axvspan() 函数类似）。

• ymin（必选）：定义区域的起始 y 坐标。
• ymax（必选）：定义区域的结束 y 坐标。
• xmin（可选，默认：0）：水平参考区域起始位置的 x 轴坐标，取值范围为 0 到 1，表示从 Axes 的左边界到右边界的比例。
• xmax（可选，默认：1）：水平参考区域结束位置的 x 轴坐标，取值范围为 0 到 1，默认为 1。
• facecolor（可选，默认：'0.8'）：定义区域的填充颜色，默认为灰色 ('0.8')。
• alpha（可选，默认：0.5）：定义区域的透明度，取值范围为 0 到 1。
• edgecolor（可选）：定义区域的边框颜色，默认为 None ( 无边框 )。
• linewidth（可选）：定义区域的边框线宽。
• zorder（可选）：定义区域的绘制层级。
• **kwargs：其他 matplotlib.patches.Polygon 属性。

Matplotlib 参考区域示例

接下来，我们通过几个简单的例子来讲解一下 Matplotlib 是如何设置参考区域的。

示例 1：Matplotlib 设置水平参考区域

import matplotlib.pyplot as plt

# 设置
plt.rcParams['font.family'] = ['SimHei', 'PingFang SC']
plt.rcParams['axes.unicode_minus'] = False

# 绘图
x = range(1, 16)
y = [36.0, 36.1, 36.6, 36.2, 36.4, 36.5, 36.0, 36.2, 36.4, 36.8, 36.7, 36.1, 36.6, 36.5, 36.7]
plt.plot(x, y, marker='o', markerfacecolor='white')

# 定义标题
plt.title('15日体温变化')
plt.xlabel('日期')
plt.ylabel('体温')

# 水平参考区域
plt.axhspan(ymin=36.4, ymax=36.6, facecolor='red', alpha=0.2)

# 显示
plt.show()

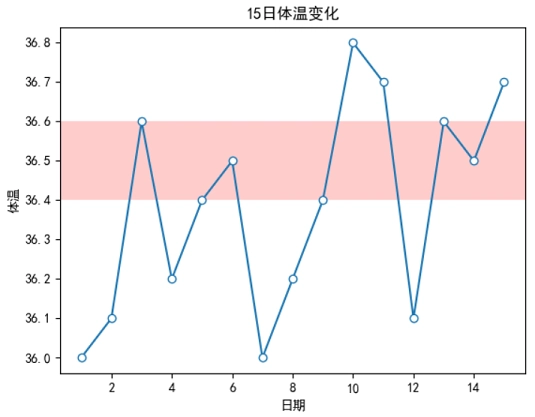

运行之后，效果如下图所示。

分析：

plt.axhspan(ymin=36.4, ymax=36.6, facecolor='red', alpha=0.2) 表示在 y 轴的 36.4 到 36.6 刻度值之间添加一个填充颜色为红色，透明度为 0.2 的水平矩形区域。

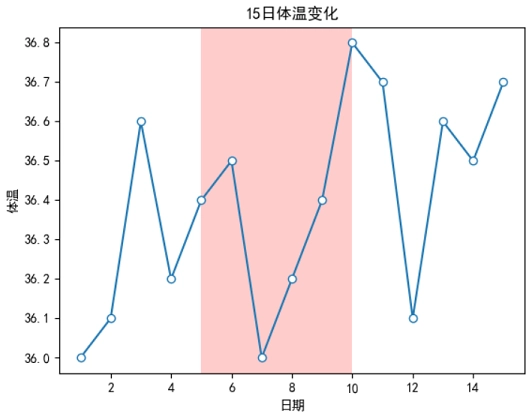

如果想要添加一个垂直方向的参考区域，此时我们可以使用 axvspan() 函数来实现。比如改为下面这一句代码，此时效果如下图所示。

plt.axvspan(xmin=5, xmax=10, facecolor='red', alpha=0.2)
