Matplotlib 棉棒图

Matplotlib 棉棒图函数

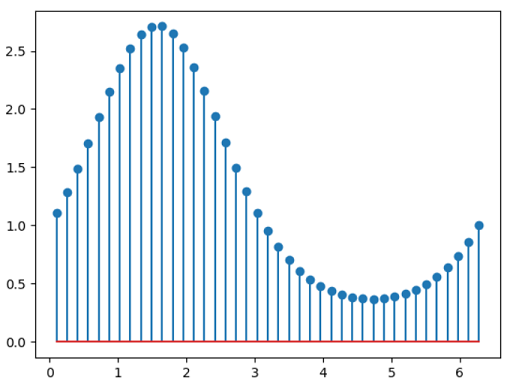

棉棒图，也叫做棒棒糖图或火柴杆图，它是由一个 “杆”（直线）和一个 “头”（圆点）组成的，如下图所示。

棉棒图

在 Matplotlib 中，我们可以使用 stem() 函数来绘制一个棉棒图。棉棒图是柱形图的变形，你可以把它看成是一种特殊的柱形图。

语法：

plt.stem(x, y)

说明：

参数 x 存放的是所有点的 x 轴坐标，参数 y 存放的是所有点的 y 轴坐标，它们可以是列表、数组、Series 等。

示例 1：Matplotlib 绘制棉棒图

import matplotlib.pyplot as plt

# 绘图
x = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
y = [53, 11, 54, 34, 21, 36, 19, 48, 16, 35]
plt.stem(x, y)

# 显示
plt.show()

运行之后，效果如下图所示。

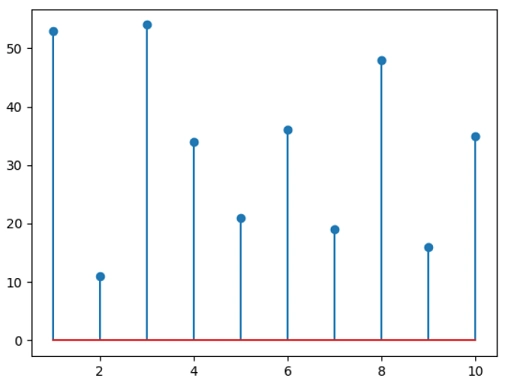

Matplotlib绘制棉棒图

Matplotlib 棉棒图样式

为了让棉棒图更加的美观，stem() 函数还提供了很多用于定义样式的参数，常用有 2 个：linefmt 和 markerfmt。

参数 linefmt 用于定义直线的样式，它的取值和折线图的 linestyle 参数取值类似，但只能使用字符型的取值，如下表所示。

参数 linefmt 的取值
取值	说明
-（默认值）	实线
--	虚线
:	点线
-.	点划线

参数 markerfmt 用于定义圆点的样式，它的取值和折线图的 marker 参数取值是一样的，如下表所示。

参数 markerfmt 的取值
取值	说明
o（默认值）	实心圆
.	点
,	像素
v	下三角
^	上下角
<	左三角
>	右三角
1	下花三角
2	上花三角
3	左花三角
4	右花三角
s	实心正方形
p	实心五角星
*	星形
h	竖六边形
H	横六边形
+	加号
×	叉号
d	小菱形
D	大菱形
\|	垂直线

示例 2：直线的样式

import matplotlib.pyplot as plt

# 绘图
x = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
y = [53, 11, 54, 34, 21, 36, 19, 48, 16, 35]
plt.stem(x, y, linefmt='-.')

# 显示
plt.show()

运行之后，效果如下图所示。

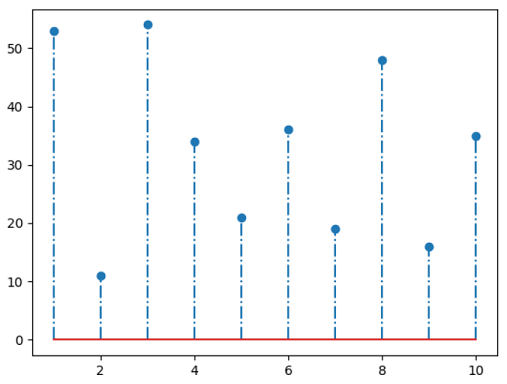

Matplotlib棉棒图直线样式

示例 3：圆点的样式

import matplotlib.pyplot as plt

# 绘图
x = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
y = [53, 11, 54, 34, 21, 36, 19, 48, 16, 35]
plt.stem(x, y, markerfmt='D')

# 显示
plt.show()

运行之后，效果如下图所示。

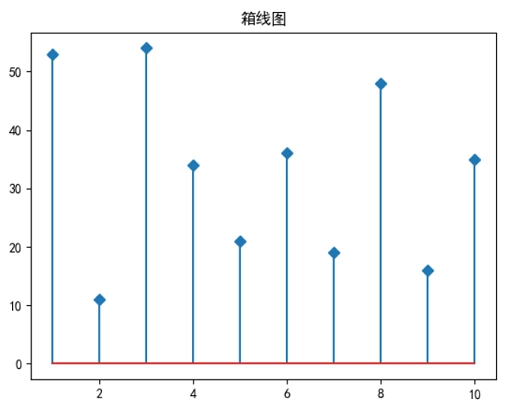

Matplotlib棉棒图圆点样式

Matplotlib 棉棒图案例

在当前项目下的 data 文件夹中有一个 product.csv 文件，项目结构如下图所示。其中 product.csv 文件保存的是每个月的产品销量，如下图所示。

Matplotlib棉棒图项目结构

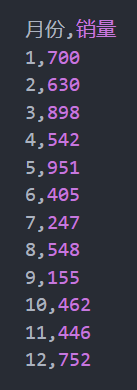

product.csv中的数据

示例 4：Matplotlib 棉棒图的应用

import pandas as pd
import matplotlib.pyplot as plt

# 设置
plt.rcParams['font.family'] = ['SimHei', 'PingFang SC']
plt.rcParams['axes.unicode_minus'] = False

# 读取数据
df = pd.read_csv('data/product.csv')
# 绘制图表
plt.stem(df['月份'], df['销量'])

# 定义标题
plt.title('每月销量棉棒图')
plt.xlabel('月份', loc='right')
plt.ylabel('销量', loc='top')
# 刻度标签
plt.xticks(range(1, 13))

# 显示
plt.show()

运行之后，效果如下图所示。

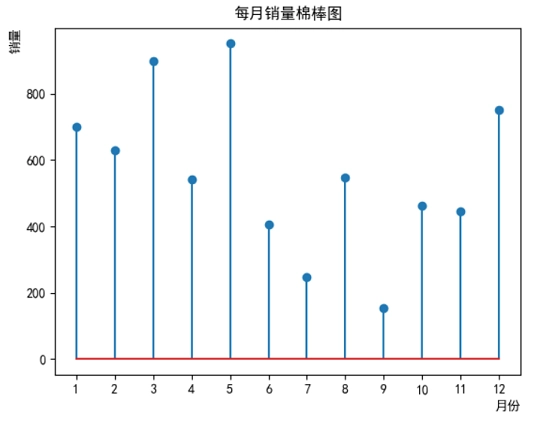

Matplotlib棉棒图的实际应用

分析：

这里我们再扩展一下，假如让你绘制 “每月销量与平均销量之差” 的棉棒图，又应该怎么去实现呢？其实也很简单，请看下面代码。

import matplotlib.pyplot as plt

# 设置
plt.rcParams['font.family'] = ['SimHei', 'PingFang SC']
plt.rcParams['axes.unicode_minus'] = False

# 读取数据
df = pd.read_csv('data/product.csv')
# 求平均值
mean = df['销量'].mean()
# 求与平均值之差（利用广播机制）
df['差值'] = df['销量'] - mean

# 绘制图表
plt.stem(df['月份'], df['差值'])

# 定义标题
plt.title('每月销量棉棒图')
plt.xlabel('月份', loc='right')
plt.ylabel('销量', loc='top')
# 刻度标签
plt.xticks(range(1, 13))

# 显示
plt.show()

运行之后，效果如下图所示。

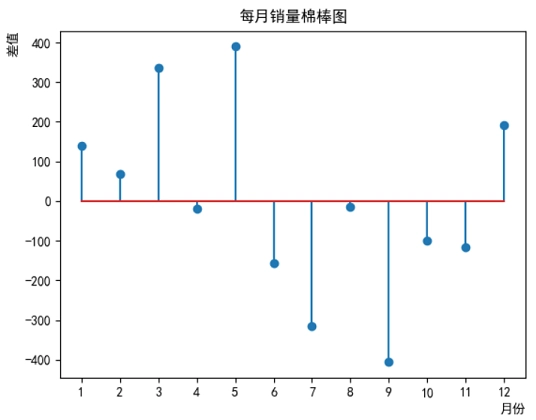

Matplotlib包含正负值的棉棒图

棉棒图的值也可以是负值，从上图可以清楚地看出来，每个月销量相对于平均值来说是如何波动的。
